◆ 스위치 본체, 조이콘 클리닝&수리, 스위치 모드칩 설치(실패 수리)커펌 올인원정펌 대응 버전ASAP-0224HOS 21.2.0 이하Kefir 814 HOS 22.1.0 이하 구형,개선판 5.5 / 라이트 6.5 / OLED 9.0(카미카제) 텐센트 스위치(중국판) 에뮤낸드 한글화LED indicator 이동 (3.0만) - 모드칩 동작상태 확인▶ [WS2812칩, AWG36] / 구형,개선판,OLED 오른쪽 조이콘 필수https://cfkalu.tistory.com/15 ◆ 문의 ◆https://open.kakao.com/me/Cfkalu

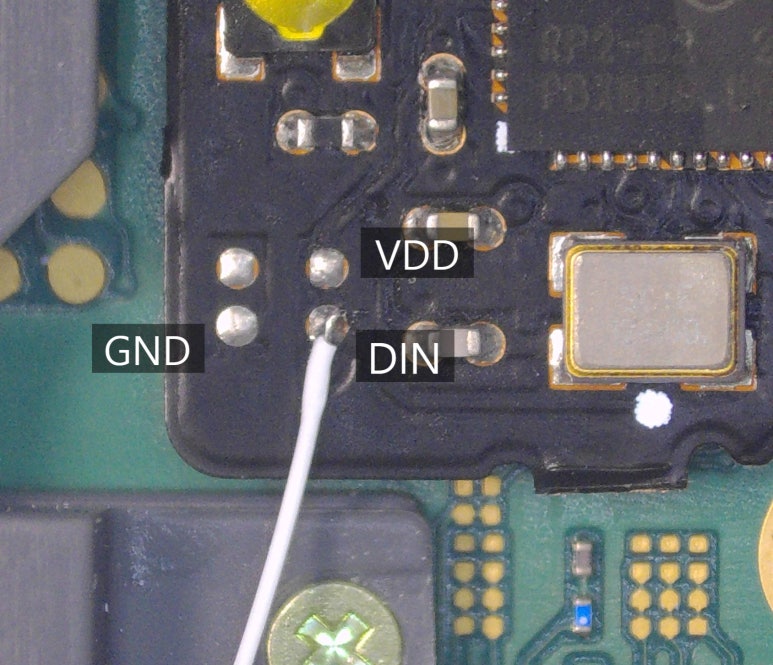

◆ LitePICOFLY칩에서 WS2812 적출하고, DIN포인트를 확인한다. (GND포인트의 반대편) - LITE 메인PCB를 분해 한다.- A면 홈버튼 옆에 기본led를 때어낸다.- 각 포인트 접점에 맞게 WS2812를 납땜한다.- DIN, GND 포인트를 전선으로 연결한다. - B면의 모드칩 DIN접점에 앞에서 따온 전선을 연결한다.- 테스트 확인 후 완조립 한다. ◆ Old/Patched/OLED- PICOFLY칩에서 WS2812 적출하고, DIN포인트를 확인한다. (GND포인트의 반대편) - 본체PCB의 오른쪽 조이콘 커넥터 라인에서 DIN연결 라인을 납땜한다. - 오른쪽 조이콘을 올 분해하여 메인PCB를 꺼낸다.- 홈버튼 옆에 기본Led를 적출한다.- WS2812를 VDD포인트와 위..
