PICOFLY LED 표시등 이동

◆  Lite

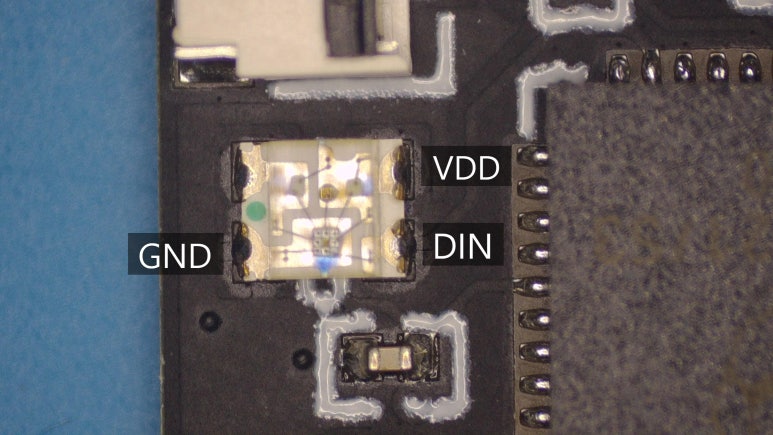

PICOFLY칩에서 WS2812 적출하고, DIN포인트를 확인한다. (GND포인트의 반대편)



- LITE 메인PCB를 분해 한다.

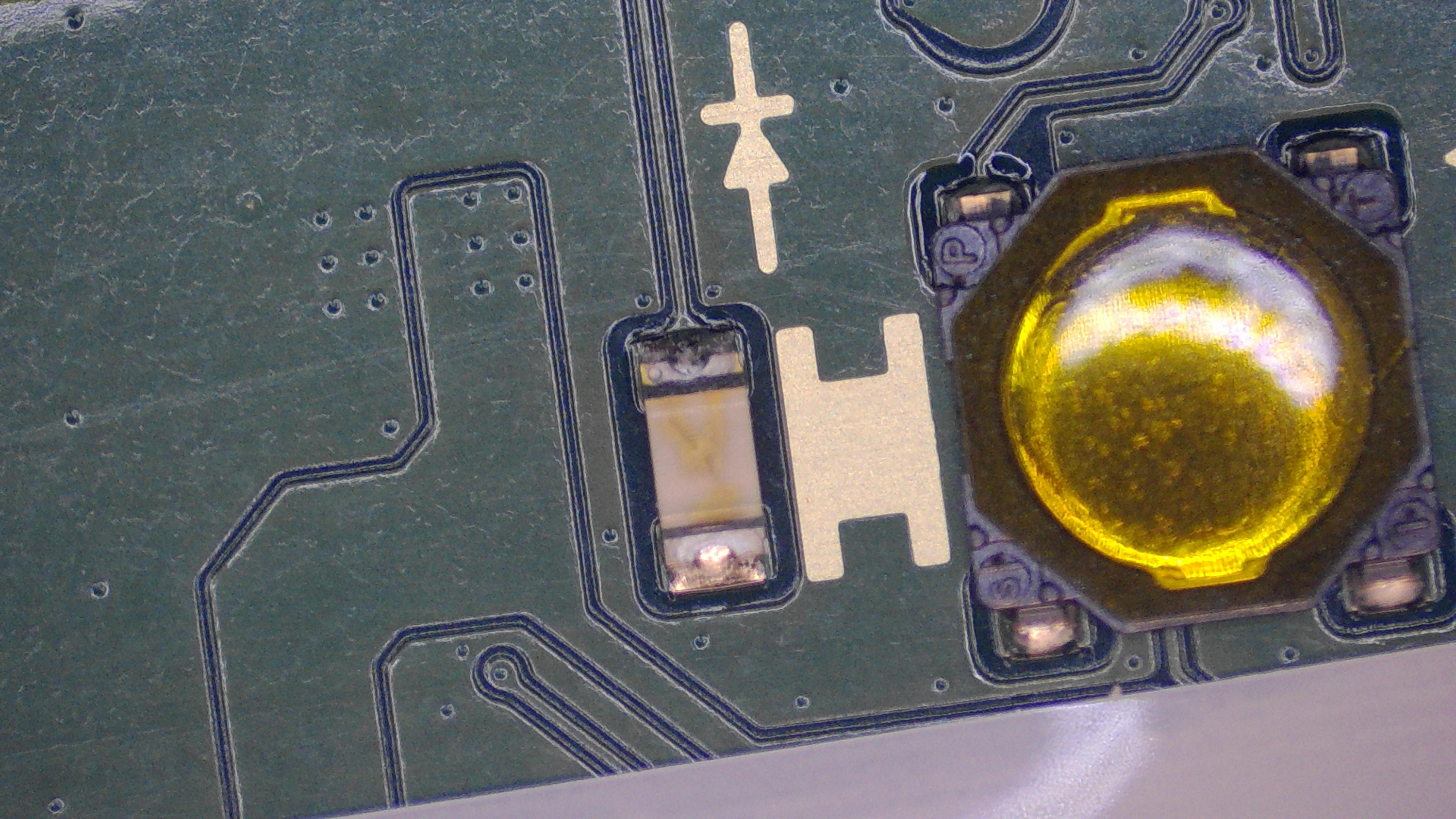

- A면 홈버튼 옆에 기본led를 때어낸다.

- 각 포인트 접점에 맞게 WS2812를 납땜한다.

- DIN, GND 포인트를 전선으로 연결한다.

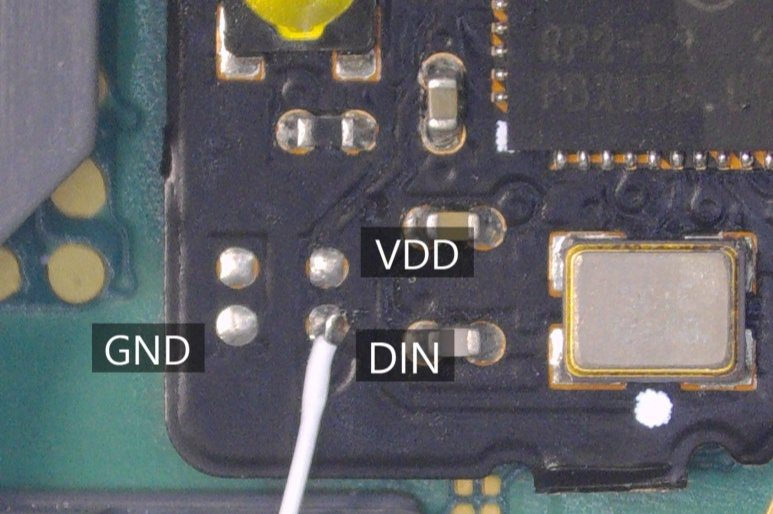

- B면의 모드칩 DIN접점에 앞에서 따온 전선을 연결한다.

- 테스트 확인 후 완조립 한다.









◆  Old/Patched/OLED

- PICOFLY칩에서 WS2812 적출하고, DIN포인트를 확인한다. (GND포인트의 반대편)



- 본체PCB의 오른쪽 조이콘 커넥터 라인에서 DIN연결 라인을 납땜한다.



- 오른쪽 조이콘을 올 분해하여 메인PCB를 꺼낸다.

- 홈버튼 옆에 기본Led를 적출한다.

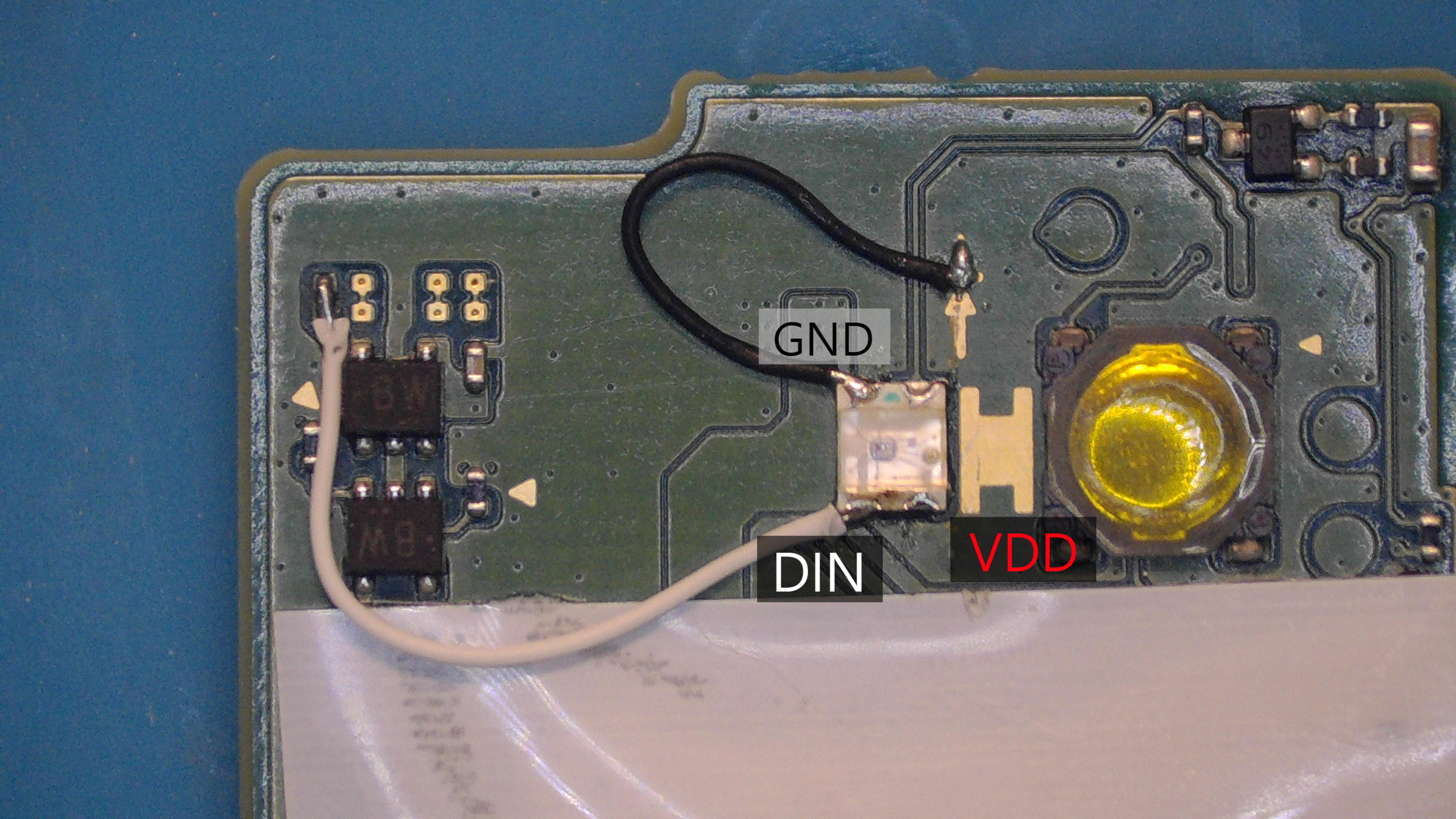

- WS2812를 VDD포인트와 위에 접점에 납땜한다.

- 나머지 DIN접점과 GND접점에서 라인을 만들어 연결한다.

- 테스트 후 완조립 한다.
